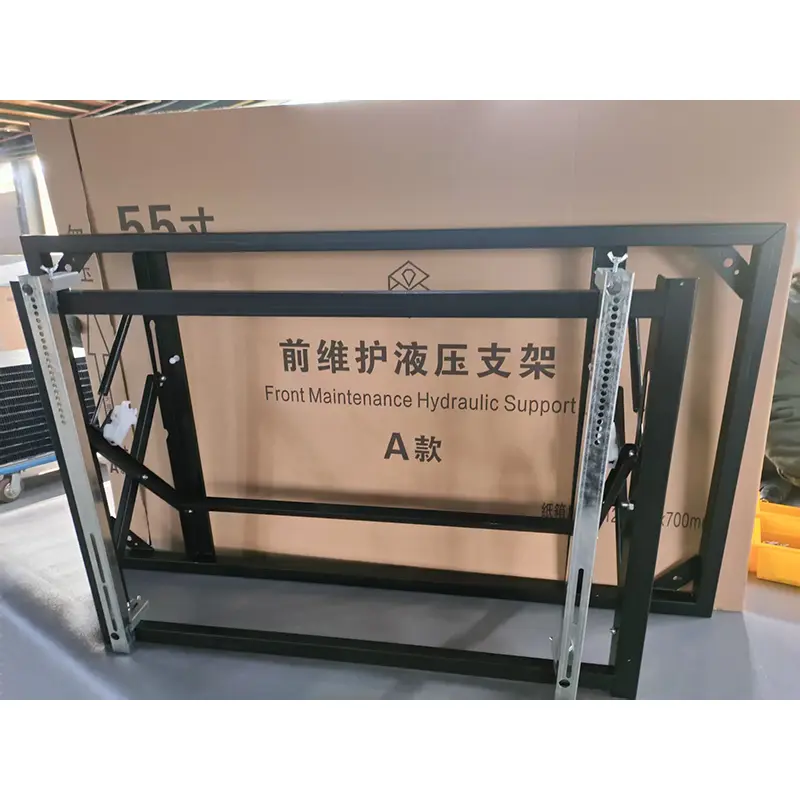

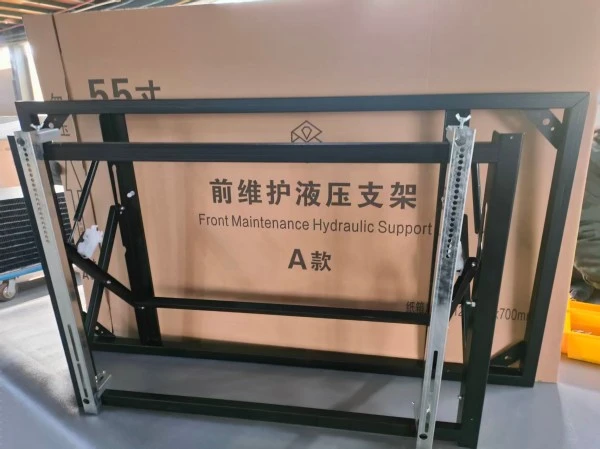

Suporte de parede de vídeo de 49 polegadas

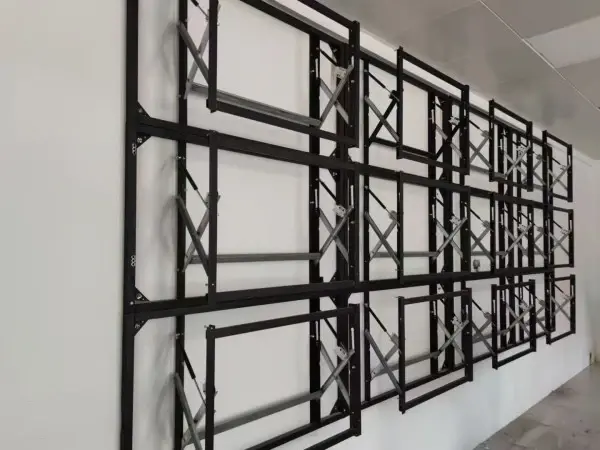

Este sistema de montagem modular foi projetado exclusivamente para painéis de video wall LCD de 49 polegadas, suportando múltiplas telas para formar grandes display wall. Em comparação com a versão de 46 polegadas, os painéis de 49 polegadas pesam mais (20–30 kg cada) e apresentam molduras mais finas, exigindo mais capacidade de carga do suporte e precisão de ajuste fino. Construído com perfis espessos e mecanismos de ajuste fino de ampla gama, o suporte garante planicidade e estabilidade a longo prazo para grandes paredes de vídeo. É ideal para salas de conferências de alto padrão, salas de exposição de marcas, telas de informações de metrô, paredes de fundo para grandes eventos e outros cenários.

Especificações de materiais e estruturais

Por que os empreiteiros escolhem este suporte especial de 49 polegadas?

Vantagens do produto

1. Ajuste preciso de espaço para painéis de moldura ultrafina de 49 polegadas

Os painéis de 49 polegadas geralmente têm engastes mais finos do que os de 46 polegadas e são mais sensíveis a erros de emenda. Equipado com ajuste fino multidimensional de ampla faixa (ajuste vertical, horizontal, frente-trás e inclinação), o suporte estabiliza lacunas em 0,5–1,2 mm para efeitos visuais contínuos e sem divisões.

2. Alta capacidade de carga contra liquidação de longo prazo

Os painéis individuais pesam até 30 kg e os suportes comuns tendem a inclinar-se para a frente na parte superior ou ceder na parte inferior após meio ano de uso. Adotando uma estrutura de carga distribuída multiponto e suportes de suporte de carga inferiores, este suporte oferece uma capacidade de carga segura de ≥80 kg. Ele passou em testes de simulação sísmica e de vibração e mantém a estrutura estável sob operação contínua de 7x24 horas.

3. Layout flexível com instalação mista horizontal e vertical

Suporta combinações arbitrárias de linhas e colunas (2×2, 3×3, 3×4, 1×5, etc.) e layouts mistos de matriz horizontal/vertical. A versão de chão não necessita de perfuração na parede, sendo adequada para paredes de mármore, divisórias de vidro e instalações temporárias.

4. Manutenção independente e remoção rápida de painel único

O design de fixação independente fixa cada painel de 49 polegadas separadamente. A substituição defeituosa do painel e a manutenção da fiação traseira não exigem a desmontagem das telas adjacentes; a operação por uma única pessoa reduz o tempo de manutenção em 70%.

5. Fiação oculta para layout organizado e compatível

Calhas de cabos independentes são reservadas nas laterais e na parte traseira do suporte para separar cabos de alimentação (corrente forte) e cabos HDMI/Ethernet (corrente fraca), evitando interferência de sinal e atendendo aos padrões de segurança contra incêndio e inspeção de segurança.

6. Modos de montagem duplos para vários tipos de parede

•Montado na parede: Para paredes de concreto e tijolo maciço, parafusos de expansão M10 padrão incluídos

• Piso: Base opcional para locais não perfuráveis, como centros de atividades, salas de exposições temporárias e paredes de mármore

Etapas de instalação

São necessários dois trabalhadores; a instalação de um conjunto de 4 painéis leva cerca de 2 a 2,5 horas

1. Projeto do Esquema

Determine as dimensões do suporte com base na quantidade de painéis (por exemplo, layout 3×4) e marque as linhas de posicionamento na parede ou no solo.

2. Instalação da estrutura principal

(1) Montado na parede: Instale vigas horizontais (uma por linha) fixadas na parede com parafusos de expansão M10 em intervalos≤600 mm.

(2) Piso: Monte as colunas esquerda e direita mais as travessas inferiores, fixe ao solo com parafusos de expansão M12 e reforce as colunas com travessas diagonais.

3. Pré-instale placas suspensas

Fixe placas suspensas de ajuste fino nos orifícios VESA na parte traseira dos painéis de 49 polegadas, garantindo o alinhamento horizontal.

4. Monte Painéis

Comece pela linha inferior, alinhe os ganchos da placa suspensa com as ranhuras da viga, deslize ao longo das encostas da guia e aperte as travas inferiores.

5. Ajuste fino de precisão

Ajuste os parafusos jack com a chave sextavada fornecida para obter folgas uniformes e superfícies planas do painel.

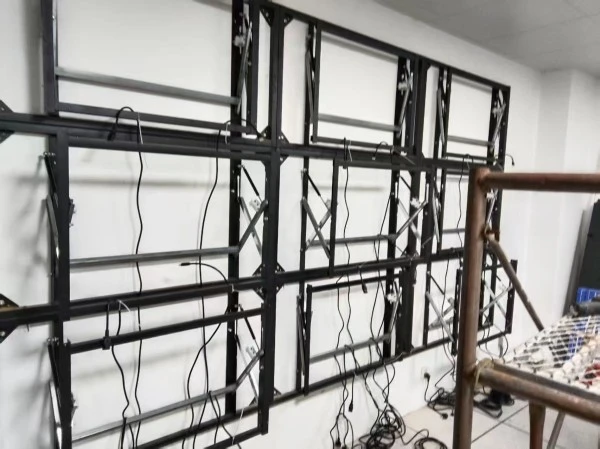

6. Gerenciamento de cabos

Passe os fios ao longo das calhas laterais dos cabos, com pontos de amarração de cabos dedicados atrás de cada painel.

7. Bloqueio Final

Aperte as contraporcas de todas as unidades e inspecione o nivelamento geral.

Cenários de aplicação

Tabela de seleção de produtos

Perguntas frequentes

Q1: O suporte de parede de vídeo de 49 polegadas pode ser feito para emenda curva?

R: O modelo padrão é para emenda plana. Adaptadores curvos personalizados estão disponíveis para telas de exposição adjacentes; forneça parâmetros de raio mediante solicitação.

Q2: O layout da tela pode ser ajustado livremente?

R: Sim. A estrutura modular suporta combinações flexíveis com linhas e colunas personalizáveis.

Q3: A remoção de um único painel afetará a estabilidade de todo o video wall?

R: O design de fixação independente garante que a desmontagem separada de um painel não perturbe o resto da estrutura.

P4: Por quanto tempo as lacunas ajustadas permanecerão consistentes após o ajuste fino?

R: Sob uso normal, as contraporcas mantêm a precisão da folga por 6 meses sem reajuste; recomenda-se inspeção a cada seis meses.

Q5: O que é mais estável, montado na parede ou no chão?

R: Ambos apresentam resistência estrutural idêntica. A seleção depende das condições da parede:

•Paredes de concreto/tijolo maciço: montadas na parede (menor custo)

• Paredes de quilha de vidro/mármore/aço leve: Piso (sem danos à parede)

•Instalações temporárias e móveis: Piso (montagem e desmontagem repetidas)
