Gabinete externo integrado com coluna vertical

O Gabinete Externo Integrado com Coluna Vertical combina gabinete de proteção e coluna de suporte como uma unidade. Não são necessários lançamentos separados de fundação de concreto ou suportes soldados extras; pode ser enterrado diretamente ou fixado através de placas de flange para uso imediato.

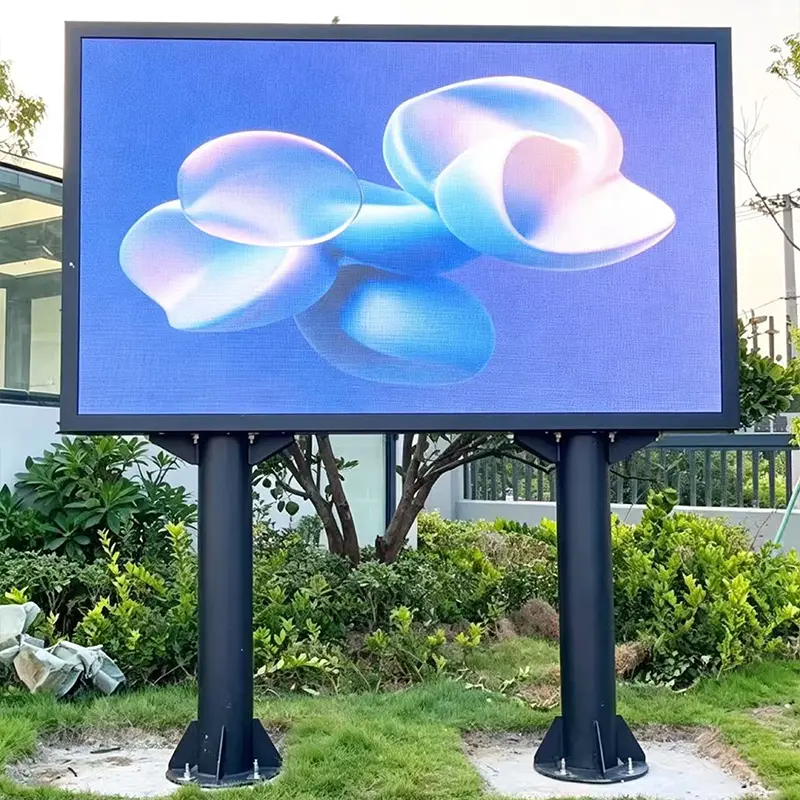

O gabinete é montado na parte superior ou central da coluna, adequado para a instalação de equipamentos como telas de divulgação de informações externas, dispositivos de videovigilância e sistemas de transmissão pública.

Fabricado inteiramente em aço galvanizado a quente ou liga de alumínio com revestimento de superfície externa, vem com seções de base embutidas ou placas de flange na parte inferior para construção simples. É especialmente aplicável a estradas rurais, trilhas pitorescas, cinturões verdes de parques e outras áreas onde a escavação em grande escala é restrita.

Parâmetros do produto

Recursos materiais e estruturais

O armário externo integrado com coluna vertical é formado pela dobra de placas de aço inteiras, com a coluna e o armário integrados como uma única peça. Não há juntas de emenda redundantes, proporcionando excelente resistência à torção e desempenho anti-vibração. Sua superfície é revestida com tinta especial para exteriores para maior resistência às intempéries e lidar com climas externos variáveis.

O compartimento do equipamento adota um design de porta embutida com acessórios de vedação especiais para bloquear umidade e poeira. A ventilação lateral oculta garante a circulação do ar sem danificar a aparência geral. Os suportes de montagem modulares internos permitem uma desmontagem flexível e se adaptam a vários tamanhos de equipamentos.

A coluna oca permite que todos os cabos passem internamente, mantendo a fiação organizada e evitando o envelhecimento dos fios expostos. A base alargada na parte inferior aumenta a estabilidade e todas as ferragens da porta são reforçadas contra ferrugem para serviço externo de longo prazo.

Vantagens do produto

✅Design integrado para estrutura geral estável e durável

✅Proteção externa completa com layout de partição científica

✅Fiação oculta para maior segurança

✅A instalação no piso ocupa pouco espaço com operação e manutenção convenientes

Etapas de instalação

1.Limpe e nivele o terreno de instalação. Desembale e inspecione o gabinete da coluna integrada, peças de vedação, suportes internos, travas e todos os fixadores.

2. Levante e posicione verticalmente o gabinete integrado, ajuste a orientação, fixe os acessórios da base inferior e calibre a verticalidade repetidamente para garantir um posicionamento vertical estável.

3. Verifique se as tiras de vedação nas portas do gabinete estão bem ajustadas. Abra e feche as portas várias vezes para testar o bom funcionamento das dobradiças e fechaduras sem folgas quando fechadas.

4.Ajuste e trave os suportes de montagem internos com base nas dimensões do equipamento para concluir a depuração da estrutura de suporte de carga. Abra a porta do gabinete, coloque o equipamento de forma estável e fixe os acessórios para fixar o equipamento na posição correta.

5.Conecte os fios do equipamento, passe os cabos pelo canal interno da coluna, conduza os fios para fora da saída inferior com a folga reservada adequada.

6. Certifique-se de que as janelas de ventilação estejam desobstruídas e que todos os pontos de vedação e fixação estejam intactos. Feche e tranque a porta do gabinete, teste a operação normal do equipamento antes do uso oficial.

Explicação dos métodos de instalação

Cenários de aplicação

Perguntas frequentes

Q1: A altura do gabinete de coluna integrado pode ser personalizada?

R: Fornecemos várias alturas padrão. A altura total da coluna e a posição de montagem do gabinete também podem ser personalizadas de acordo com as demandas do local.

Q2: O acúmulo de água no solo penetrará na base montada no piso?

R: A base é elevada com orifícios de arame à prova d'água embutidos, evitando o refluxo de poças no gabinete e no interior da coluna.

Q3: Equipamentos de tamanhos diferentes podem ser substituídos posteriormente?

R: Os suportes internos ajustáveis ​​multidirecionalmente se adaptam à maioria dos equipamentos padrão, melhorando muito a reutilização.

Q4: Pode ser instalado em solo endurecido?

R: Sim. Escolha o tipo de base da placa flangeada, fixe-a no solo de concreto existente com parafusos de expansão sem cavar buracos.
