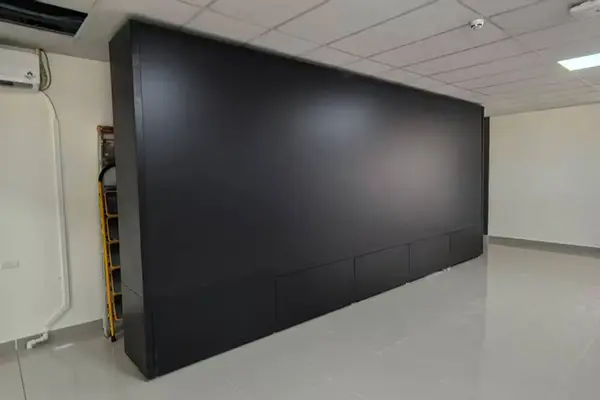

Suporte de parede de vídeo LCD

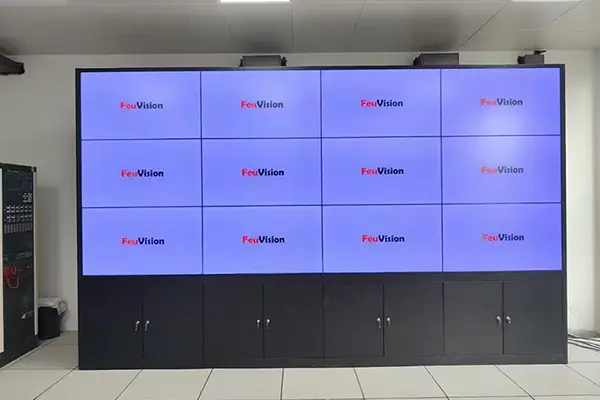

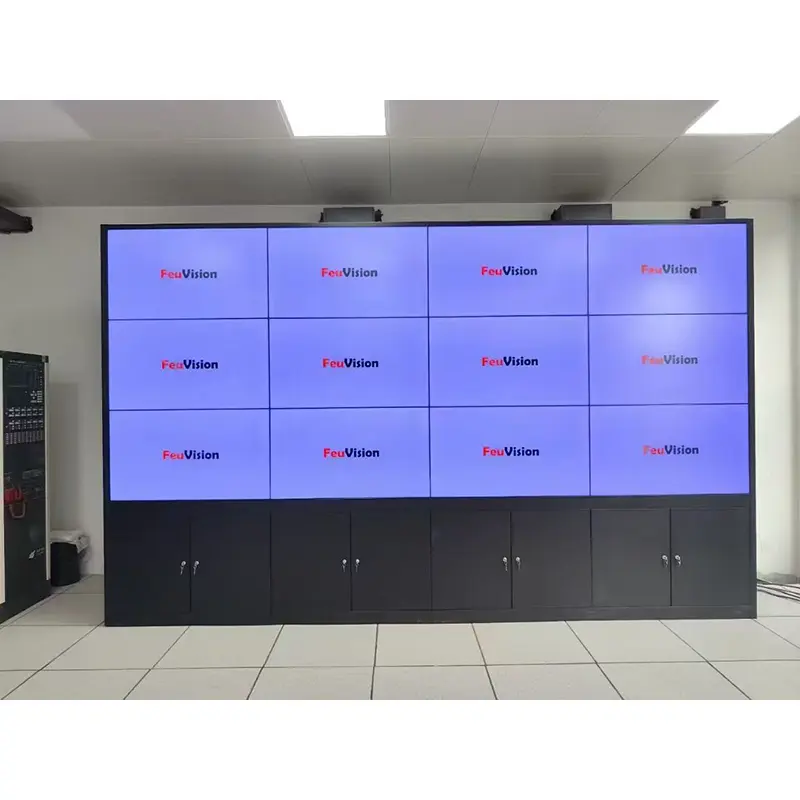

O suporte para parede de vídeo LCD é um sistema modular de suporte metálico especialmente projetado para paredes de vídeo LCD, amplamente aplicado em cenários de emenda de múltiplas telas, incluindo monitoramento de segurança, centros de conferência, publicidade comercial e centros de comando de tráfego. Feito de placas de aço laminadas a frio de alta resistência com mecanismos de ajuste fino de precisão, suporta instalação na parede e no chão, com ajuste independente para cada painel para garantir folgas de emenda uniformes e superfície geral plana. Fornecido diretamente pelo fabricante, a personalização OEM está disponível.

Três principais problemas de engenharia resolvidos

1. Folgas de emenda irregulares - ajuste fino de 6 vias, folga mínima de até 0,5 mm

2. Flacidez de longo prazo - suportes de suporte de carga inferior + rolamento de força multiponto, sem deformação dentro de 8 anos

3. Manutenção difícil - desmontagem independente para painel único, substituição em 90 segundos

Guia de seleção de modelo

Por que escolher nosso suporte de parede para vídeo LCD?

1. Ajuste fino de 6 vias para controle preciso da lacuna de emenda

Equipado com mecanismos de ajuste vertical, horizontal e frontal traseiro de 6 direções para corte pós-instalação. Mesmo com erros de perfuração de parede de ±5 mm, as lacunas de emenda podem ser reduzidas para 0,5–1,5 mm (depende da espessura da moldura da tela).

Faixa de ajuste:

•Vertical:±8mm

•Horizontal:±8 mm

• Frente-traseira: ± 5 mm

2. Estrutura modular para layout flexível

Estrutura de montagem dividida com suportes de travas de posicionamento de precisão:

• Layout paisagem de linha única (1×N)

• Layout de matriz multilinha (M×N)

• Emenda de tela retrato (para sinalização digital)

• Layout misto de paisagem e retrato

Altura máxima da coluna única: 4m (aproximadamente 6 unidades de painéis de 46"/ 4 unidades de 55")

Extensão horizontal ilimitada através de vários conjuntos de colunas lado a lado

3. Desmontagem independente para manutenção sem esforço

Cada painel é fixado com ganchos separados. Para substituição defeituosa do painel ou inspeção da fiação traseira:

✅Não há necessidade de desmontar telas adjacentes

✅Desmontagem individual em 90 segundos

✅Nenhum impacto na estabilidade geral da parede

4. Suportes de carga inferiores evitam flacidez

Um único painel de 55" pesa até 35 kg. As montagens comuns dependem apenas da suspensão traseira, sujeita a inclinação para frente e queda inferior após uso prolongado.

Esta montagem adiciona suportes de carga inferiores para distribuir o peso do painel às vigas transversais, com uma capacidade de carga segura de painel único de 80 kg e deformação zero em 8 anos.

5. Gerenciamento de cabos ocultos para uma aparência elegante

Canais de roteamento de cabos dedicados reservados no quadro para fiação separada de corrente forte e fraca:

Cabos HDMI, cabos de rede e cabos de alimentação totalmente contidos

Sem fios expostos na frente do video wall

Em conformidade com os padrões de controle de incêndio e inspeção de segurança

6. Modos de instalação duplos adequados para todos os tipos de parede

Parâmetros Técnicos

Etapas de instalação (montado na parede para referência)

São necessários 2 trabalhadores; uma parede de vídeo de 4 painéis leva cerca de 2 horas

Etapas de instalação na parede

1. Medição e Posicionamento: Marque as posições de perfuração na parede de acordo com o desenho do layout de emenda, calibre com medidor de nível

2. Fixar vigas transversais: Instale vigas transversais horizontais (1 por linha) com parafusos de expansão M10/M12, espaçamento≤600mm

3. Pré-instale as placas suspensas: fixe as placas suspensas de ajuste fino nos orifícios VESA traseiros das telas, garantindo o alinhamento horizontal

4. Monte as telas: comece na linha inferior, deslize os ganchos da tela nas ranhuras da viga transversal e aperte as travas

5. Ajuste fino das lacunas de emenda: ajuste os parafusos de 6 vias com chave sextavada para estreitar as lacunas para ≤1,0 mm

6. Gerenciamento de cabos: direcione todos os cabos em calhas de fiação e aperte os parafusos anti-soltos

7. Teste de inicialização: verifique a continuidade da imagem, coloque em uso após a confirmação

Etapas de instalação no chão

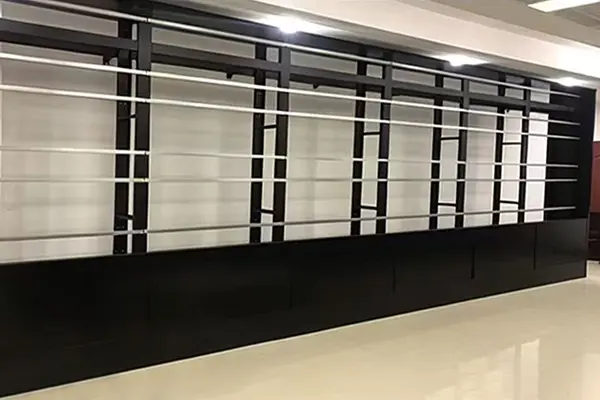

1. Monte colunas: conecte as colunas esquerda e direita com suportes transversais inferiores, instale almofadas de pé ajustáveis

2. Ajuste de nível: gire os pés para ajuste de altura, calibre com medidor de nível

3. Adicionar contraventamentos diagonais: contraventamentos diagonais obrigatórios para alturas superiores a 2m para reforço

4. Montagem na tela: siga as etapas 3–5 do procedimento de montagem na parede

5. Travamento final: Aperte todos os parafusos de conexão e ligue para teste

Cenários Aplicáveis

Comparação com montagens tradicionais

Perguntas frequentes

Q1: Em quais tamanhos de painéis de video wall esse suporte se adapta?

R: Compatível com painéis de video wall convencionais de 46", 49" e 55". Para outros tamanhos (43", 65"), verifique nossos modelos dedicados ou entre em contato para personalização.

Q2: É problemático substituir painéis parcialmente defeituosos?

R: O design de suspensão independente permite a desmontagem separada de painéis individuais sem afetar a estabilidade de todo o video wall.

Q3: A montagem pode caber em painéis de emenda LCD curvos?

R: Os suportes de parede de vídeo padrão têm estrutura plana. Adaptadores curvos são necessários para painéis LCD curvos. Fornece raio de curvatura e radiano de emenda para processamento personalizado de braços curvos.

Q4: Qual é a capacidade máxima de carga da tela e o fator de segurança?

A: Capacidade de carga projetada de painel único: 80kg (carga de teste destrutivo≥160kg), fator de segurança≥2,0. O painel convencional mais pesado de 55" pesa aproximadamente 30kg, 65" até 45kg, ambos muito abaixo do limite do projeto. Verifique ainda a capacidade de carga real da parede ou do solo antes da instalação.

Q5: Como escolher entre os tipos de parede e de chão?

UM:

• Parede de concreto/tijolo maciço→Montado na parede (baixo custo, economia de espaço)

•Parede de quilha de vidro/mármore/aço leve (não é permitida perfuração)→Piso (sem danos à decoração)

• Uso móvel em vários locais→Montagem em carrinho móvel (com rodízios)

Q6: É compatível com telas de outras marcas (Samsung/LG/BOE)?

R: Sim. Os furos de montagem VESA cobrem 200×200mm a 800×600mm, compatíveis com mais de 95% dos painéis de video wall comerciais de 46–55" no mercado. Placas adaptadoras ou usinagem personalizada disponíveis para padrões de furos especiais.

Por que nos escolher?

•Mais de 10 anos de experiência na fabricação de suportes para vídeo em parede

•Certificação do sistema de gestão de qualidade ISO9001:2015

•Fábrica própria com processamento, pulverização e montagem de chapas metálicas totalmente internas

•Experiência de exportação: Produtos vendidos para mais de 30 países, incluindo Europa, América, Sudeste Asiático e Oriente Médio

•Capacidade de personalização: Suporte OEM/ODM de processo completo com confirmação de desenho 3D

•Garantia pós-venda: Resposta em 24 horas, solução fornecida em 48 horas
