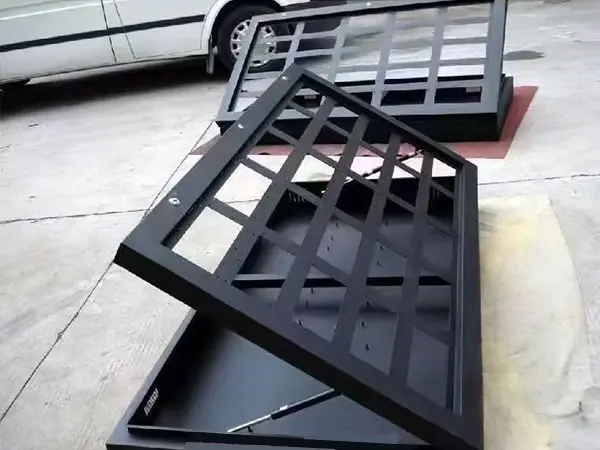

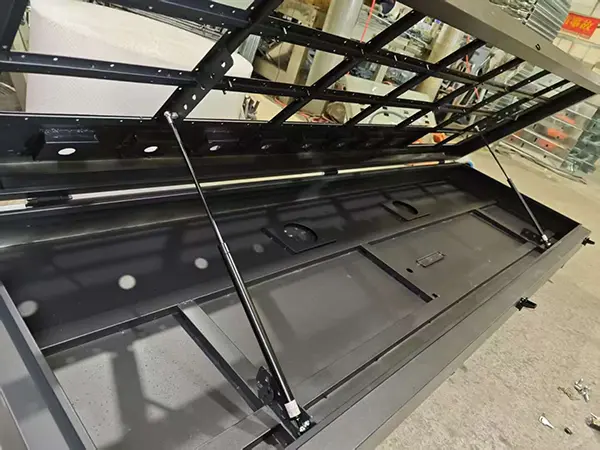

Suporte de suporte mecânico hidráulico de chapa metálica

Um suporte de suporte mecânico hidráulico de chapa metálica é um dispositivo de suporte com um corpo principal de chapa metálica integrado com funções de elevação hidráulica. É amplamente utilizado em cenários que exigem alta rigidez, planicidade e precisão de microajuste, como máquinas-ferramentas de precisão, equipamentos de teste, linhas de produção automatizadas e equipamentos de imagens médicas.

Em comparação com os tradicionais suportes soldados de aço fundido ou de seção, os suportes de chapa metálica apresentam peso leve, aparência elegante, design flexível e acabamentos de superfície atraentes. Acionado por cilindros hidráulicos, o suporte permite o ajuste fino da altura da plataforma de rolamento. Emparelhado com trilhos-guia de precisão ou postes-guia, garante verticalidade e estabilidade durante o levantamento.

Por que escolher nosso suporte de suporte hidráulico de chapa metálica

Recursos materiais e estruturais

O corpo principal é formado pela dobra de uma única chapa de aço laminada a frio, com soldas uniformes e firmes, oferecendo integridade muito melhor que as molduras emendadas. A superfície é revestida com tinta spray protetora, resistente a choques e oxidação e não propensa a arranhões ou ferrugem durante o uso diário.

Os componentes de energia hidráulica selados integrados adotam tecnologia de vedação superior para evitar vazamentos sob pressão. Buchas resistentes ao desgaste são instaladas em juntas móveis para amortecimento moderado de levantamento e empurrão. A força é distribuída uniformemente por toda a unidade e a base alargada aumenta ainda mais a estabilidade de posicionamento.

Vantagens do processo

1. Formado dobrando uma única placa de aço laminada a frio para reduzir costuras de soldagem

2. Costelas de reforço duplas nas principais posições de suporte de tensão

3. A estrutura de flexão atinge rigidez próxima às peças fundidas com o mesmo peso

Comparação com Processos Tradicionais

Parâmetros Técnicos

Vantagens do produto

1. Desempenho de alto custo:

Em comparação com suportes fundidos ou usinados, as estruturas de chapa metálica têm baixos custos de molde e são econômicas para a produção de pequenos lotes.

2.Design flexível:

Contorno personalizável, furos e recortes a evitar de acordo com o layout do equipamento do cliente, adequado para equipamentos não padronizados.

3. Operação de economia de trabalho:

A assistência hidráulica permite o levantamento de cargas pesadas com apenas alguns quilogramas de força manual, substituindo o complicado ajuste do parafuso.

4. Forte adaptabilidade ambiental:

As versões pulverizadas ou em aço inoxidável atendem aos requisitos de limpeza e anticorrosão para indústrias eletrônicas, médicas e alimentícias.

5. Fácil manutenção:

Selos hidráulicos universais padrão; a estrutura de chapa metálica não possui componentes internos complexos com baixa taxa de falhas.

Cenários de aplicação

Suporte para equipamentos de controle de oficinas industriais, colocação de elevação de grandes telas de conferência, expositores de carga, suportes de instrumentos para salas de máquinas, molduras fixas para terminais inteligentes de supermercados, montagem de expositores multifuncionais para escritórios.

Etapas de instalação

✅Coloque o suporte em solo plano ou base do equipamento, ajuste quatro pés de absorção de choque para nivelar a plataforma (use um nível de bolha).

✅Conecte as tubulações hidráulicas (as bombas elétricas precisam de fonte de alimentação), ventile o ar: levante e abaixe o curso completo 2–3 vezes manualmente ou eletricamente.

✅Içar o equipamento alvo ou peças de trabalho na plataforma, fixar através de ranhuras em T ou furos roscados.

✅Levante até a altura desejada com volante ou botões, feche a válvula de travamento ou aperte a porca de travamento mecânica.

✅Inspecione o afundamento da plataforma; colocado em serviço se não houver queda óbvia em 30 minutos.

Notas de comissionamento

.A ventilação de ar é obrigatória na primeira utilização, caso contrário a elevação pode emperrar ou tremer.

.Confirme se a tensão de alimentação corresponde aos modelos elétricos (220V / 380V).

.Aperte todos os parafusos de fixação do equipamento para evitar deslocamento.

.Primeira troca de óleo hidráulico: após 500 horas de operação.

.Inspeção regular: Verifique o nível do óleo hidráulico e as peças de vedação a cada 3 meses.

Diferenças essenciais dos suportes fundidos/soldados tradicionais

Perguntas frequentes (FAQ)

Q1: O suporte hidráulico da chapa metálica é forte o suficiente em comparação com os suportes fundidos?

R: Com flexão razoável e design de nervuras de reforço, a chapa metálica atinge rigidez próxima às peças fundidas com peso igual. Satisfaz plenamente cargas de 300 kg a 2 toneladas. Para cargas superiores a 3 toneladas, são recomendadas soluções de perfis soldados em aço ou fundidos.

Q2: Tamanhos ou formas não padronizadas podem ser personalizados?

R: Sim. Forneça desenhos 3D ou esboços feitos à mão e concluiremos o desdobramento da chapa metálica e a verificação de resistência. O prazo de entrega personalizado convencional é de 7 a 15 dias.

Q3: A calibração regular precisa ser realizada?

R: Após a instalação e nivelamento inicial, inspecione apenas o nível horizontal a cada semestre, sem forte impacto. Nenhuma calibração especial é necessária para o sistema hidráulico.

Q4: Quanto tempo leva a montagem completa?

R: Os componentes são claramente classificados; a montagem completa pode ser concluída rapidamente seguindo as instruções de montagem.
