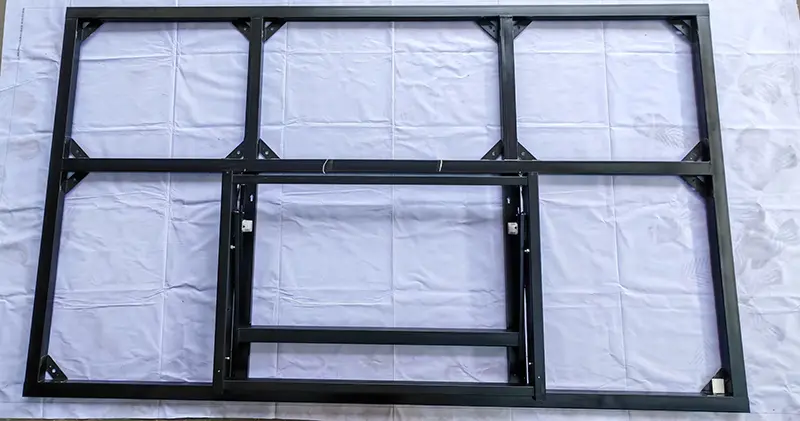

Suporte hidráulico vertical LCD de 100 polegadas

O suporte hidráulico vertical LCD de 100 polegadas é um sistema de suporte extrapesado projetado para telas gigantes LCD de 100 polegadas (também compatível com modelos de 102/105 polegadas). Ao contrário dos suportes para telas de 98 polegadas e menores, uma tela simples de 100 polegadas geralmente pesa mais de 130 kg e tem quase 2,2 metros de altura, o que não pode ser suportado com segurança apenas pela montagem na parede. Este produto apresenta uma estrutura híbrida que combina suporte auxiliar de parede e suporte de piso. A maior parte da carga vertical é transferida para o solo, enquanto a parede serve apenas para evitar tombamento e fixar o posicionamento.

Materiais e Artesanato

1. Quadro Principal:

Placas de aço laminadas a frio espessadas e alargadas com nervuras de reforço para maior capacidade de carga e resistência à torção sem deformação.

2. Sistema Hidráulico:

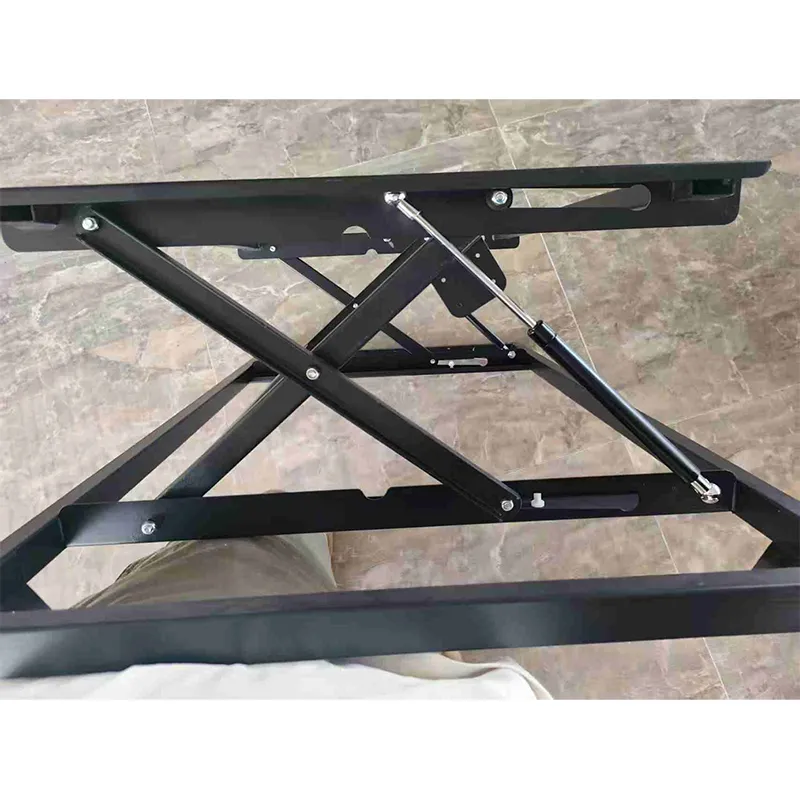

Componentes de amortecimento hidráulico duplo de nível industrial oferecem suporte uniforme, elevação suave e amortecimento silencioso.

3. Conjunto de placa suspensa:

Placa de suspensão vertical VESA ampliada personalizada para telas de 100 polegadas, compatível com orifícios de montagem padrão para telas de tamanho grande.

4. Proteção de segurança:

Múltiplas travas anti-queda e almofadas de borracha antiderrapantes para absorção de choque para evitar quedas acidentais.

5. Acessórios de fixação:

Parafusos de expansão espessados ​​e alongados de padrão nacional para distribuir uniformemente a tensão da parede para uma instalação mais firme.

Vantagens do produto

1. Personalizado para telas gigantes:

Otimizado exclusivamente para montagem vertical de 100 polegadas, mais estável e bem ajustado que os suportes universais.

2. Sistema hidráulico que economiza trabalho:

Ajuste fácil para proteger a tela e suas portas.

3. Baixo custo de manutenção:

Design de desmontagem rápida, operável sem técnicos profissionais.

4. Economia de espaço:

Design vertical que abraça a parede com uma pegada horizontal mínima, ideal para lobbies, corredores e salas de exposição.

5. Ampla aplicabilidade:

Trabalha para conferências, exposições, shopping centers, hospitais, repartições governamentais, indústrias de mídia e muito mais.

Comparação de custos de operação e manutenção com suportes tradicionais

Requisitos de parede e especificações de instalação

Aviso crítico de segurança

Uma tela de 100 polegadas pesa mais de 90 kg. Tipos de parede inadequados podem causar a queda da tela, resultando em perda de propriedade e ferimentos pessoais.

Tipos de Parede Permitidos (Todos os requisitos devem ser atendidos simultaneamente)

Tipos de Parede Proibidos (Instalação Estritamente Proibida)

Ferramentas necessárias e número de instaladores

Etapas de instalação

1. Inspeção da parede: Confirme se a parede é de concreto sólido ou tijolo com espessura qualificada.

2. Posicionamento e marcação: Use um nível de laser para desenhar a linha central vertical e marcar 8 pontos de perfuração.

3. Perfuração e limpeza de furos: Faça furos em profundidade ≥100 mm com um martelo elétrico, limpe os detritos e insira tubos de expansão M10.

4. Fixação da Base: Monte a base na parede, aperte passo a passo os 8 parafusos de expansão e verifique a verticalidade.

5. Instalação da placa suspensa VESA: prenda a placa VESA ampliada na parte traseira da tela de 100 polegadas (compatível com padrões de furos 600×400, 800×600, 900×600).

6. Preparativos para Suspensão da Tela: Inspecione as hastes hidráulicas e travas de segurança; ajuste a plataforma elevatória à altura de instalação.

7. Monte a tela: Dois trabalhadores levantam a tela enquanto um operador guia os ganchos para alinhá-los com as ranhuras da base e abaixa lentamente.

8. Trave as travas de segurança: Aperte as fivelas principais, as travas de segurança laterais e os parafusos anti-inclinação torcidos manualmente sequencialmente.

9. Gerenciamento e ajuste de cabos: Passe os cabos no compartimento de cabos magnéticos e ajuste o ângulo de inclinação para a posição de visualização ideal.

10. Inspeção Final: Agite a tela para confirmar que não há folga e verifique todas as travas.

Cenários Aplicáveis

Escritório Corporativo

Grandes telas de salas de conferência, displays de boas-vindas na recepção, paredes de exibição de cultura corporativa

Exibição Comercial

Telas de publicidade em shoppings, telas de demonstração de exposições de marcas, telas de pôsteres digitais de lojas

Governo e serviços públicos

Telas de divulgação de informações em salas governamentais, telas de guias hospitalares, telas de orientação de locais de exposição

Mídia e transmissão ao vivo

Telas gigantes verticais para transmissão ao vivo de vídeos curtos, exibição de conteúdo de mídia própria, telas de informações do estúdio

Educação e treinamento

Telas de boletins de campus, telas de demonstração de salas de treinamento, exibições interativas para instituições de treinamento

Perguntas frequentes

Q1: Qual é a capacidade máxima de carga deste suporte vertical de 100 polegadas?

R: Construída com placas de aço espessadas e alargadas e duplo suporte hidráulico, sua carga máxima chega a 130 kg, cobrindo totalmente o peso de todos os tipos de telas grandes de 100 polegadas.

Q2: A tela de 100 polegadas montada verticalmente se inclinará para frente devido ao deslocamento do centro de gravidade para frente?

R: Ele adota uma estrutura especial de gravidade inclinada para trás com placas suspensas deslocadas para trás para deslocar a carga para dentro, eliminando a inclinação para frente e o empenamento das bordas.

Q3: Qual é a distância entre a tela e a parede após a instalação vertical?

R: A lacuna na parede é de apenas 60 mm–85 mm, ultrafina e economiza espaço com uma aparência elegante e minimalista.

Q4: O suporte está sujeito a deformação durante o transporte?

R: Possui peças estruturais estampadas integradas, embalagem totalmente reforçada e proteção rígida nos cantos, com forte compressão e resistência à queda para evitar deformação durante o transporte.

Q5: Como ocultar cabos e adicionar novos fios posteriormente?

R: O suporte vem com um compartimento de cabo magnético integrado (60 cm L×120 cm A×4 cm P) que acomoda 4 cabos HDMI, 2 cabos de alimentação e 2 cabos de rede. A tampa é fixada magneticamente e pode ser aberta sem ferramentas. Para adicionar ou substituir cabos: abra a tampa, coloque novos cabos dentro e feche a tampa – a remoção da tela é desnecessária.

Q6: Pode ser montado horizontalmente? Suporta ajuste de nível horizontal?

R: Este modelo suporta apenas montagem vertical, com sua estrutura otimizada para distribuição vertical da gravidade da tela. Se for necessário alternar entre a orientação horizontal e vertical, adquira nosso suporte giratório. Para alinhamento horizontal: calibre com nível de laser durante a instalação da base; ajuste horizontal fino (±2°) está disponível após a montagem da tela.

Q7: O suporte é à prova de choque e adequado para regiões propensas a terremotos?

R: Ele passou em testes de vibração simulando frequências de terremotos de magnitude 8, sem queda da tela ou travas soltas. Os defletores anti-levantamento e as almofadas de borracha antiderrapantes no design de trava de segurança seis vezes são especialmente otimizados para ambientes de vibração. É aplicável a zonas sísmicas, incluindo Japão, Taiwan, Chile, Turquia e Califórnia, EUA.
