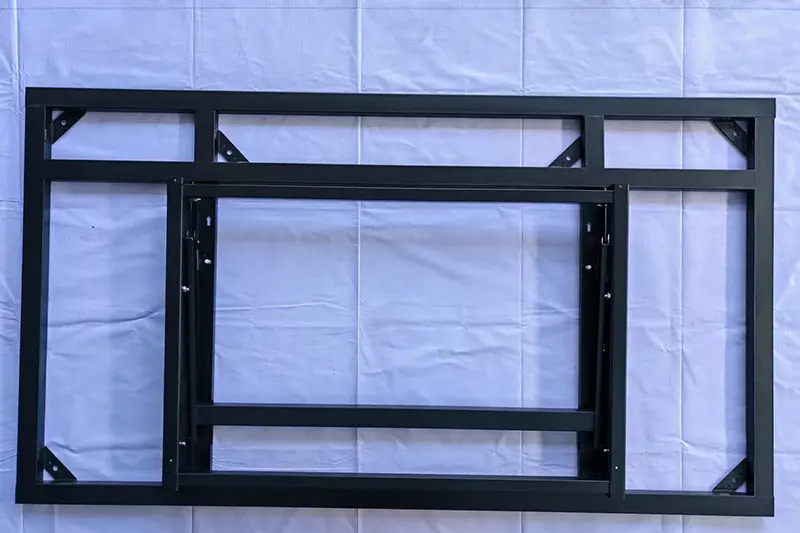

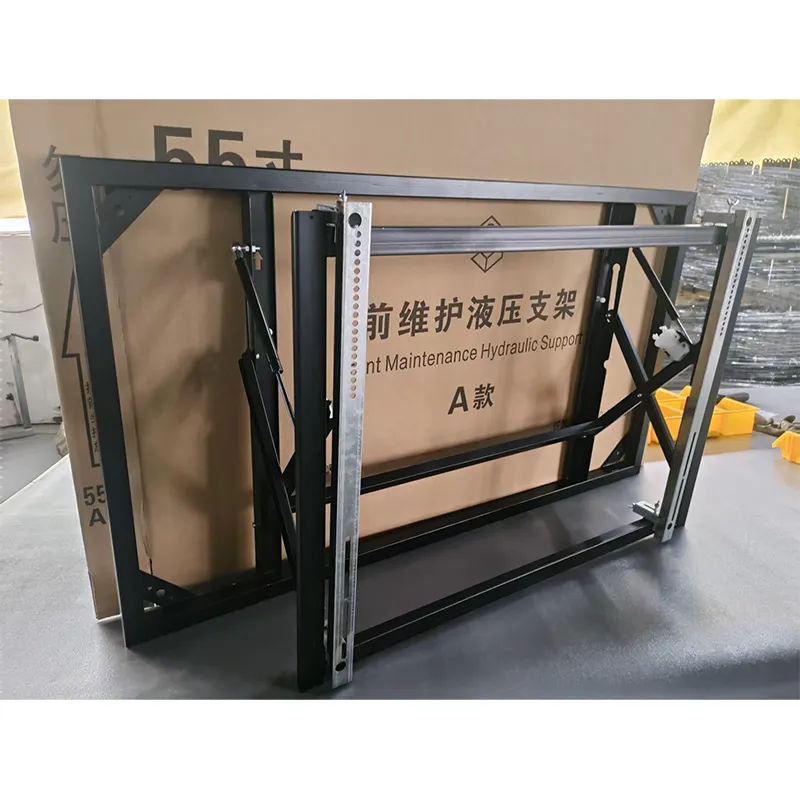

Suporte hidráulico vertical LCD de 86 polegadas

Feito sob medida para instalação vertical de telas LCD de 86 polegadas na parede, o suporte hidráulico vertical LCD de 86 polegadas adota placas de aço espessadas de 2,5 mm e um sistema de haste hidráulica dupla, integrado com uma estrutura de suporte de carga de quatro ganchos e placas de suporte, cinco travas anti-queda e um compartimento oculto para gerenciamento de cabos. Suporta ajuste hidráulico de inclinação e desmontagem rápida, com capacidade de carga máxima de 120 kg, ideal para cenários de instalação de tela vertical em grandes salas de conferência, centros de comando, salas de exposição digital e muito mais.

Estrutura Central e Materiais

1. Quadro Principal:

Placas de aço laminadas a frio espessadas de alta resistência, além de montantes de liga de alumínio reforçados, formados integralmente para desempenho antideformação e maior capacidade de carga

2. Componentes Hidráulicos:

Cilindros hidráulicos industriais de curso longo com amortecimento estável e pressão de rolamento distribuída uniformemente para elevação sem esforço de peneiras grandes

3. Conjunto de placa suspensa:

Placa suspensa vertical VESA ampliada exclusiva para telas de 86 polegadas, compatível com padrões de furos convencionais, incluindo 400×600 e 600×800

4. Estrutura de Segurança:

Travas triplas anti-queda e almofadas de borracha antiderrapantes para absorção de choque para evitar afrouxamento acidental e proteger o painel da tela

5. Acessórios de fixação:

Parafusos de expansão espessados ​​de padrão nacional para tensão uniforme na parede e instalação mais firme

Vantagens do produto

1. Estrutura personalizada para telas grandes

Design mecânico otimizado exclusivamente para montagem vertical de 86 polegadas, mais estável, bem ajustado e mais seguro que os suportes universais. Costelas de reforço são adicionadas nos principais pontos de tensão para evitar deformação após uso prolongado.

2. Hastes hidráulicas duplas - economia de trabalho e segurança redundante

Uma tela de 86 polegadas pesa muito; hastes hidráulicas simples requerem força extra durante o ajuste e são propensas a vazamento de óleo. Hastes duplas paralelas proporcionam amortecimento distribuído uniformemente para fácil ajuste. Se uma haste apresentar mau funcionamento, a outra ainda poderá fornecer suporte para maior segurança.

3. Proteção anti-queda de cinco camadas

Fivela principal combinada, trava auxiliar, defletor anti-levantamento, parafusos anti-levantamento torcidos à mão e almofadas de borracha antiderrapantes, adequadas para ambientes comerciais com alto tráfego de pedestres.

4. Baixos custos de operação e manutenção

Remoção da tela sem ferramentas: Destrave as travas de segurança, gire os parafusos manuais e levante a tela.

Lacunas de manutenção reservadas nos painéis laterais: Os cabos traseiros podem ser mantidos sem remover a tela.

Compartimento magnético para gerenciamento de cabos: Os cabos podem ser adicionados ou substituídos sem ferramentas.

5. Alta utilização de espaço

O design vertical montado na parede ocupa um espaço horizontal mínimo, perfeito para espaços estreitos, como corredores, saguões e entradas de elevadores.

6. Ampla gama de aplicações

Aplicável a conferências, exposições, shopping centers, hospitais, repartições governamentais, estúdios de transmissão ao vivo e outros cenários.

Etapas de instalação (exclusivo para montagem vertical de 86 polegadas)

1. Verifique a capacidade de carga da parede, calibre a linha central vertical com um nível e marque as posições de perfuração

2. Faça furos, instale parafusos de expansão espessos e fixe a base principal para garantir verticalidade e firmeza

3. Monte a placa suspensa VESA ampliada nos orifícios padrão na parte traseira da tela de 86 polegadas

4. Alinhe a tela com as ranhuras de fixação do suporte e pendure-a lentamente; o sistema hidráulico fornece rolamento e amortecimento automáticos

5. Aperte as travas triplas de segurança anti-queda e verifique se estão soltas

6. Organize os cabos em canais verticais e ajuste a altura e o ângulo de inclinação

7. Realize uma inspeção completa de estabilidade antes de colocar em uso

Cenários Aplicáveis

Perguntas frequentes

Q1: As telas de 86 polegadas são pesadas. O suporte pode apoiá-los de forma estável sem deformação?

R: Sim. Foram realizados testes rigorosos de suporte de carga. O corpo principal utiliza placas de aço espessadas de 2,5 mm com nervuras de reforço nos principais pontos de tensão, não apresentando deformação sob uma carga estática final de 150 kg. A maioria das telas comerciais convencionais de 86 polegadas (Sony, Samsung, LG, etc.) pesam de 55 a 70 kg, muito abaixo do limite de carga do projeto. Recomenda-se verificar o aperto dos parafusos a cada seis meses.

Q2: Quais são as vantagens das hastes hidráulicas duplas em relação às hastes simples?

R: Dois méritos principais: ①Amortecimento uniforme: telas pesadas de 86 polegadas exigem alta força de amortecimento de hastes únicas, tornando o ajuste trabalhoso e aumentando os riscos de vazamento de óleo. Hastes duplas paralelas distribuem uniformemente a tensão para uma operação mais suave.②Segurança redundante: se uma haste hidráulica falhar, a outra ainda pode oferecer suporte básico, um recurso de segurança não disponível em projetos de haste única.

Q3: É necessário usar ferramentas para remover a tela?

R: Nenhuma ferramenta é necessária para o mecanismo de desmontagem da tela - basta virar as travas de segurança e girar os parafusos manuais anti-levantamento para levantar a tela. No entanto, as telas de 86 polegadas pesam de 55 a 70 kg, portanto, dois operadores são fortemente recomendados. Para manutenção de cabos (por exemplo, conectar/desconectar cabos HDMI), a remoção da tela é desnecessária graças às lacunas de manutenção laterais reservadas.

Q4: Como adicionar novos cabos após ocultar a fiação?

R: Extremamente conveniente. A tampa do compartimento dos cabos é fixada magneticamente e pode ser aberta sem ferramentas. Adicione ou substitua cabos abrindo a tampa, direcionando os fios para dentro e fechando-a – não é necessária desmontagem da tela.

Q5: Quais tipos de parede são adequados para a instalação da tela de 86 polegadas?

R: Somente paredes de concreto maciço ou paredes de tijolo maciço são aceitáveis. Drywall, paredes de quilha de aço leve e paredes de blocos ocos não suportam com segurança o peso de uma tela de 86 polegadas. Os parafusos de expansão espessos fornecidos são especialmente projetados para paredes de concreto e tijolo maciço. Aconselha-se uma inspeção profissional no local se o tipo de parede for incerto.

P6: Qual é o peso de uma tela real de 86 polegadas e quantos instaladores são necessários?

R: A maioria das telas comerciais convencionais de 86 polegadas pesam de 55 a 70 kg líquidos. Uma pessoa pode montar a base da parede, enquanto a suspensão da tela requer dois trabalhadores (um segurando a tela e outro alinhando os ganchos). Equipamentos ou máquinas de elevação são recomendados para evitar ferimentos pessoais.
